Окрема лінія резервного живлення: як переробити щиток під інвертор чи генератор

Коли інвертор чи генератор уже куплено, постає наступне питання: як подати від нього живлення в квартиру чи будинок. Подовжувачі через усю оселю — тимчасове рішення, яке з часом стає незручним і небезпечним. Надійніше зробити в щитку окрему резервну лінію: найважливіші споживачі живляться від неї завжди, а коли зникає світло, автоматично або одним перемикачем переходять на інвертор чи генератор. Розповідаємо, як це влаштовано, що варто винести на резерв і на чому не можна економити.

Чому подовжувачі — погане рішення

Схема «інвертор у кімнаті, від нього подовжувачі на кухню й до роутера» з'явилася в багатьох квартирах після перших відключень. Вона працює, але має типові проблеми:

• Перевантаження. Дешеві подовжувачі розраховані на 6–10 А, а через них часто вмикають чайник чи обігрівач. Контакти гріються, ізоляція плавиться.
• Немає захисту. Між інвертором і споживачем часто немає ні автомата, ні ПЗВ, тож замикання чи витік струму ніхто вчасно не вимкне.
• Ручна робота щоразу. Після кожного відключення доводиться перетикати вилки, а холодильник чи котел за цей час простоюють.
• Дроти під ногами. Кабелі через пороги й під дверима швидко пошкоджуються.

Окрема лінія розв'язує ці проблеми: штатні розетки й світло працюють від резерву, а захист стоїть у щитку, як і має бути.

Що виносити на резервну групу

Головний принцип — на резерв іде лише те, що справді потрібно під час відключення. Інвертор на 1–3 кВт не потягне всю квартиру, а акумулятор розрядиться за годину, якщо на ньому буде бойлер чи електроплита.

Споживач	Типова потужність	На резерв?
Роутер, оптичний термінал, камери	10–30 Вт	Так
LED-освітлення кількох кімнат	30–100 Вт	Так
Холодильник	100–200 Вт, пуск у кілька разів більше	Так
Газовий котел і циркуляційний насос	60–150 Вт	Так
Ноутбук, телевізор, зарядки	50–200 Вт	Так
Насосна станція	0,5–1 кВт, пуск у 3–5 разів більше	Якщо дозволяє інвертор
Пральна машина	0,3–2 кВт (з нагрівом)	Лише із запасом потужності
Бойлер, електроплита, духовка	1,5–3,5 кВт і більше	Ні
Кондиціонер, обігрівачі	0,8–2,5 кВт	Як правило, ні

Найчастіше на резервну лінію виносять одну-дві групи розеток (кухню з холодильником і кімнату з роутером) та освітлення. Як порахувати потужність і ємність, ми розбирали в статті «Інвертор з акумулятором для квартири».

Три схеми підключення

Як саме резерв під'єднується до щитка, залежить від джерела живлення.

• Інвертор з байпасом (схема ДБЖ). Мережа заходить на вхід інвертора, а з його виходу живиться резервна група. Поки світло є, інвертор пропускає мережу і заряджає акумулятор; коли воно зникає — переходить на батарею за лічені мілісекунди. Більшість гібридних інверторів працюють саме так.
• Перекидний рубильник. Ручний перемикач на три положення «мережа — 0 — резерв». Найпростіший і найнадійніший варіант для генератора: ви переводите групу на генератор після його запуску.
• АВР (автоматичне введення резерву). Перемикає навантаження на резервне джерело самостійно. Для генератора має сенс, якщо той підтримує автозапуск; інакше АВР лише заощаджує кілька секунд.

Будь-яка схема мусить унеможливлювати одночасне з'єднання мережі й резервного джерела. Перекидні рубильники й контакторні АВР для цього мають механічне або електричне блокування.

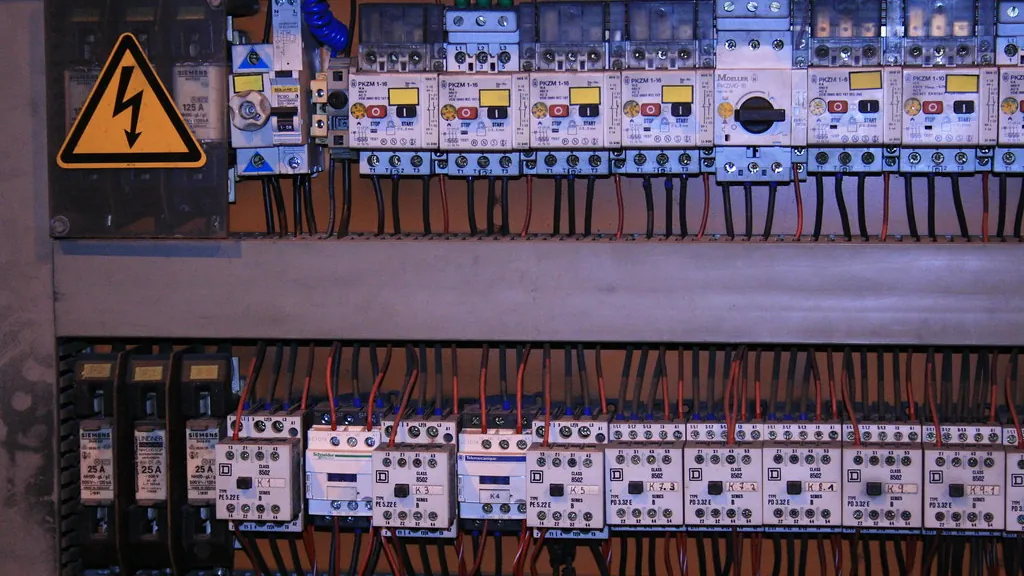

Як переробляють щиток

Типова переробка займає від кількох годин до дня — залежно від стану щитка і проводки. Що робить електрик:

• Обстежує проводку: які автомати відповідають за які кімнати, чи розділені групи розеток, яке сечення кабелів, чи є заземлення.
• Виділяє резервну секцію. У щитку з'являється окрема шина: вихід інвертора чи рубильника → вступний автомат → ПЗВ або диференційний автомат на 30 мА → автомати резервних груп.
• Ставить захист на вході й виході інвертора. Номінал підбирають під потужність інвертора і сечення кабелю: для 3–5 кВт це зазвичай 16–25 А на мідному кабелі 2,5–4 мм².
• Розділяє нулі. Нульові провідники резервних груп мають іти лише через свій ПЗВ. Якщо нулі різних груп перемішані в розетках чи коробках, ПЗВ вибиватиме без видимої причини — це найчастіша проблема при переробці старих щитків.
• Маркує все. Підписані автомати і схема на дверцятах щитка заощадять час вам і наступному електрику.

Номінал автомата	Мідний кабель	Типове призначення
10 А	1,5 мм²	Освітлення
16 А	2,5 мм²	Розетки, вхід інвертора до 3 кВт
25 А	4 мм²	Інвертор 5 кВт, генератор 5–6 кВт
32 А	6 мм²	Потужніші системи, вводи

Окремо перевіряють, як інвертор працює з нейтраллю і заземленням: у частині моделей у режимі батареї нейтраль на виході з'єднується із заземленням, і це враховують при виборі й підключенні ПЗВ. Якщо після переробки почали вибивати автомати, подивіться нашу статтю «Чому вибиває автомат».

Генератор: вхідна розетка і жодного зворотного живлення

У приватному будинку резерв частіше будують навколо генератора. Типова схема: на фасаді чи в техприміщенні встановлюють силову вхідну розетку, від неї кабель іде до перекидного рубильника в щитку. Генератор під'єднують кабелем із відповідними роз'ємами, а не саморобним шнуром.

• Ніколи не підключайте генератор через звичайну розетку кабелем «вилка — вилка». Струм піде в зовнішню мережу: це смертельно небезпечно для електриків, які ремонтують лінію, і для сусідів, а штирі вилки під напругою — пряма загроза для вас.
• Генератор — лише надворі. Вихлоп містить чадний газ (CO), який не має запаху. Не ставте генератор у гаражі, підвалі, на балконі чи під вікнами; встановіть у будинку датчик CO.
• Кабель під потужність: для генератора 5–6 кВт — мідь щонайменше 4 мм², для 3 кВт — 2,5 мм².
• Заземлення генератора і вимоги виробника щодо нейтралі електрик уточнює на місці.

Детально про вибір і підключення — у статті «Як безпечно підключити генератор до будинку».

Порядок дій перед монтажем

1. Складіть список того, що має працювати під час відключень, і підсумуйте потужність.
2. Визначтеся з джерелом: інвертор, генератор або обидва (інвертор як основа, генератор для довгих відключень).
3. Покажіть щиток електрику: старий щиток часто простіше замінити, ніж переробляти.
4. Заплануйте місце для інвертора й акумуляторів — сухе, провітрюване, поруч зі щитком, щоб не тягнути довгі кабелі.
5. Після монтажу перевірте систему: вимкніть вступний автомат і переконайтеся, що резервні групи живляться, а решта — ні.

Усі роботи в щитку виконують лише при знеструмленому вводі й лише кваліфіковані електрики. Самостійна «переробка» з перекиданням проводів між автоматами — часта причина пожеж і уражень струмом.

Чим допоможе «Гарант Ремонт»

Електрики «Гарант Ремонт» регулярно переробляють щитки під резервне живлення у квартирах і приватних будинках. Ми не продаємо обладнання — підключаємо те, що ви вже придбали, або радимо, що підібрати під ваші задачі.

• Обстежуємо проводку і щиток, складаємо схему резервних груп.
• Виділяємо окрему резервну лінію з автоматами і ПЗВ, розділяємо нулі.
• Встановлюємо перекидний рубильник або АВР для генератора.
• Монтуємо й підключаємо інвертор та акумулятори, які ви придбали.
• Встановлюємо вхідну розетку для генератора і прокладаємо кабель.
• Перевіряємо роботу під навантаженням і надаємо гарантію на роботи.

Орієнтовну вартість робіт дивіться на сторінці цін, а замовити виїзд майстра можна онлайн зі знижкою.

Часті запитання

Чи можна підключити інвертор у звичайну розетку, щоб він живив усю квартиру?

Ні. Подача напруги через розетку в квартирну мережу — це зворотне живлення: при вимкненому вводі струм може піти в будинкову мережу, а коли світло повернеться, на вихід інвертора потрапить мережева напруга. Правильно — підключення через щиток з окремою резервною лінією.

Скільки груп можна винести на резерв?

Стільки, скільки дозволяє потужність інвертора із запасом 20–30%. Зазвичай це освітлення, одна-дві групи розеток, холодильник, газовий котел і роутер.

Що краще для генератора — перекидний рубильник чи АВР?

Для генератора з ручним запуском достатньо рубильника: він дешевший і надійніший. АВР виправданий, якщо генератор має автозапуск або резерв має вмикатися без участі людини.

Чи можна залишити бойлер на резервній лінії, якщо інвертор потужний?

Краще ні. Бойлер на 2 кВт за годину забирає 2 кВт·год — для більшості домашніх акумуляторів це половина або вся ємність. Воду вигідніше нагрівати, поки є світло.
